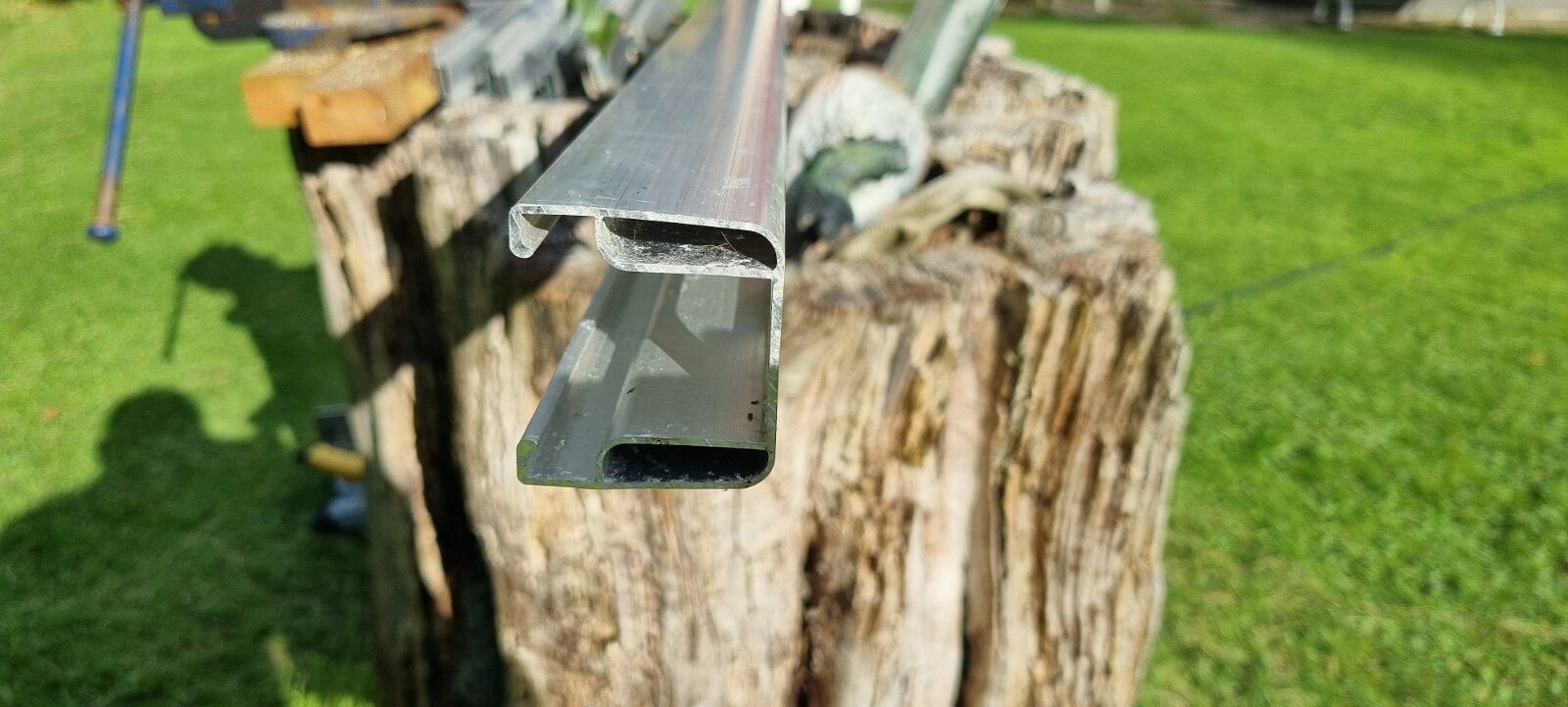

Detta är överbliven aluminiumprofil från solceller som jag har utgått från

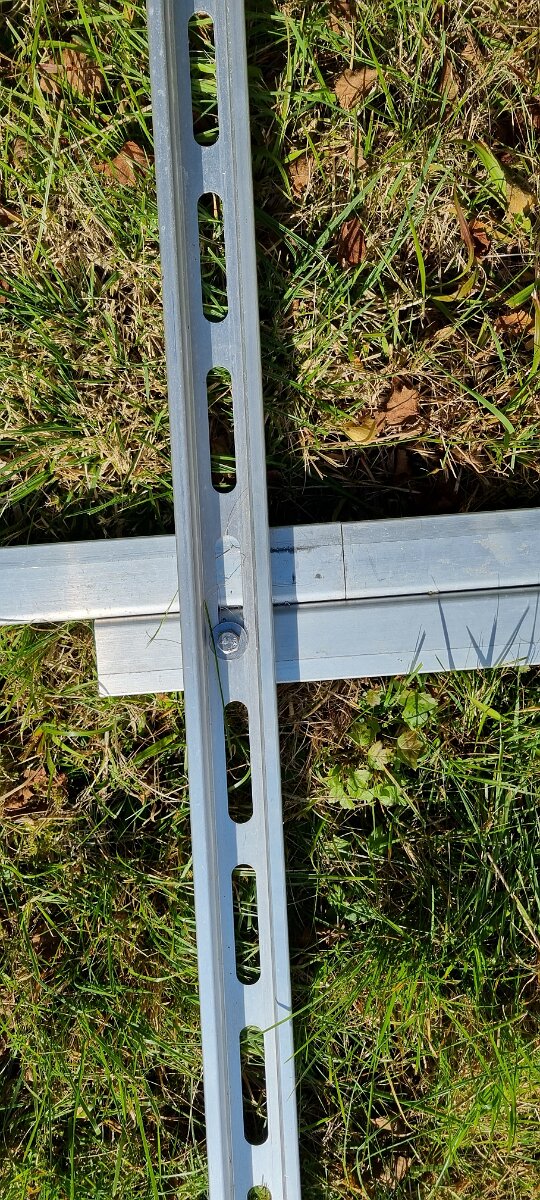

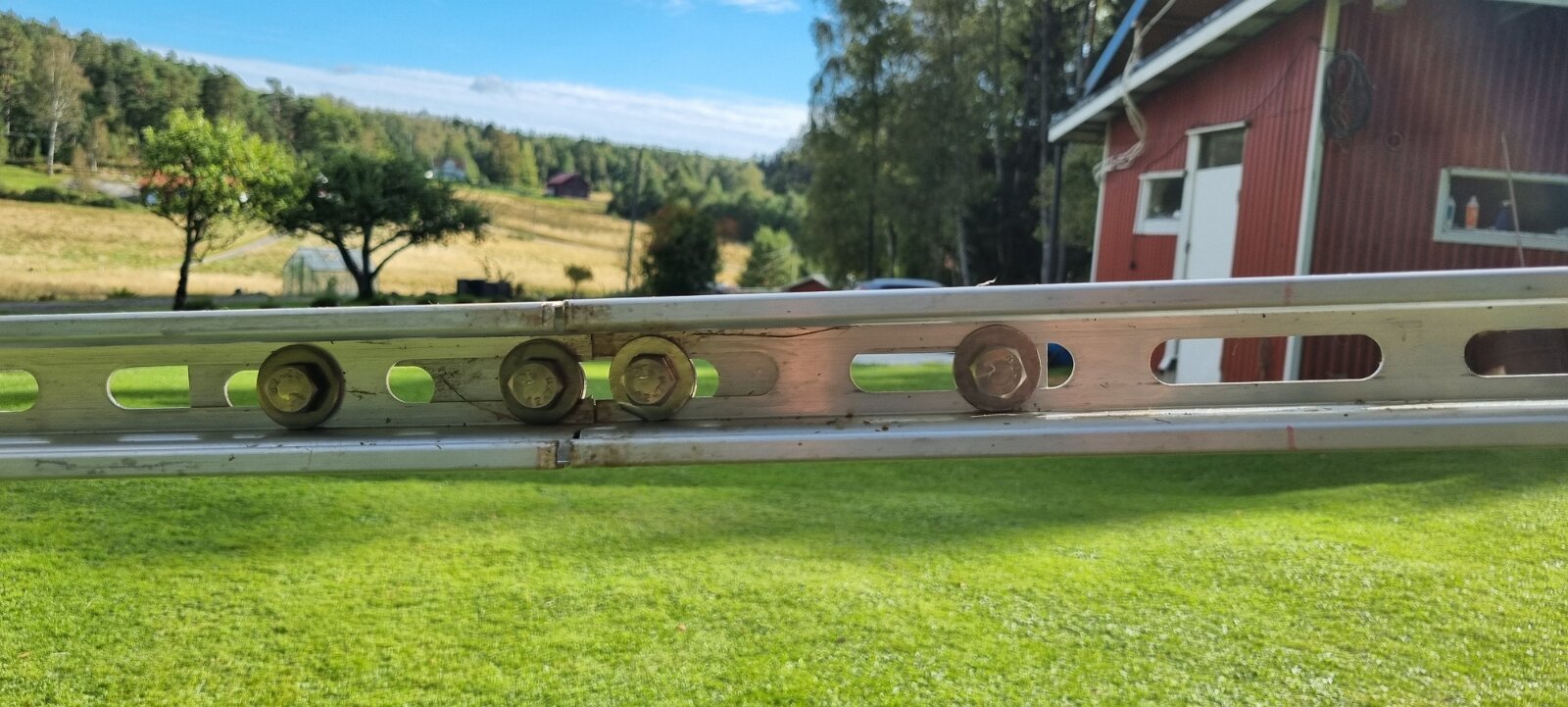

Sätter ihop det med rostfria bultar
För att skarva ihop så använder jag överbliven aluminiumprofil

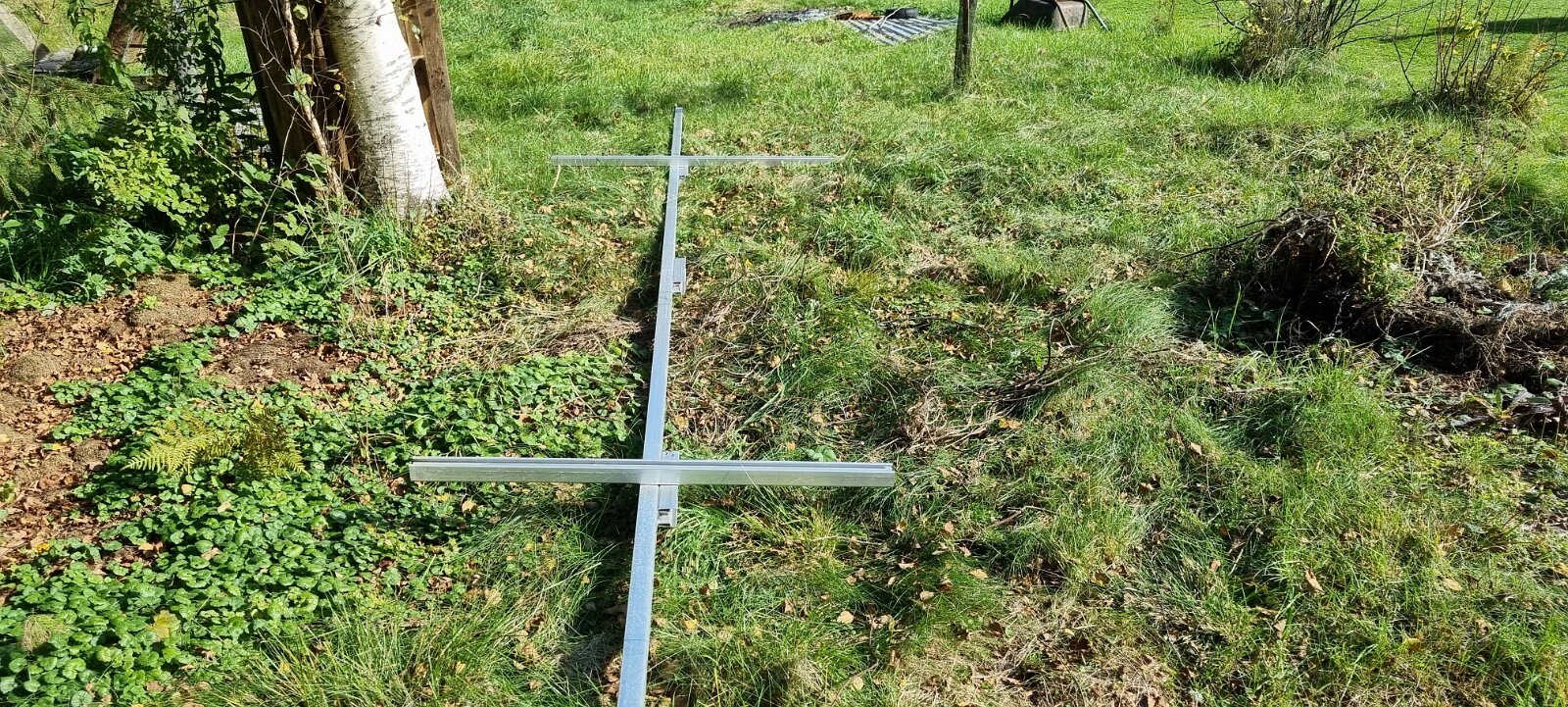

Stag för att stabilisera banan
Stagen

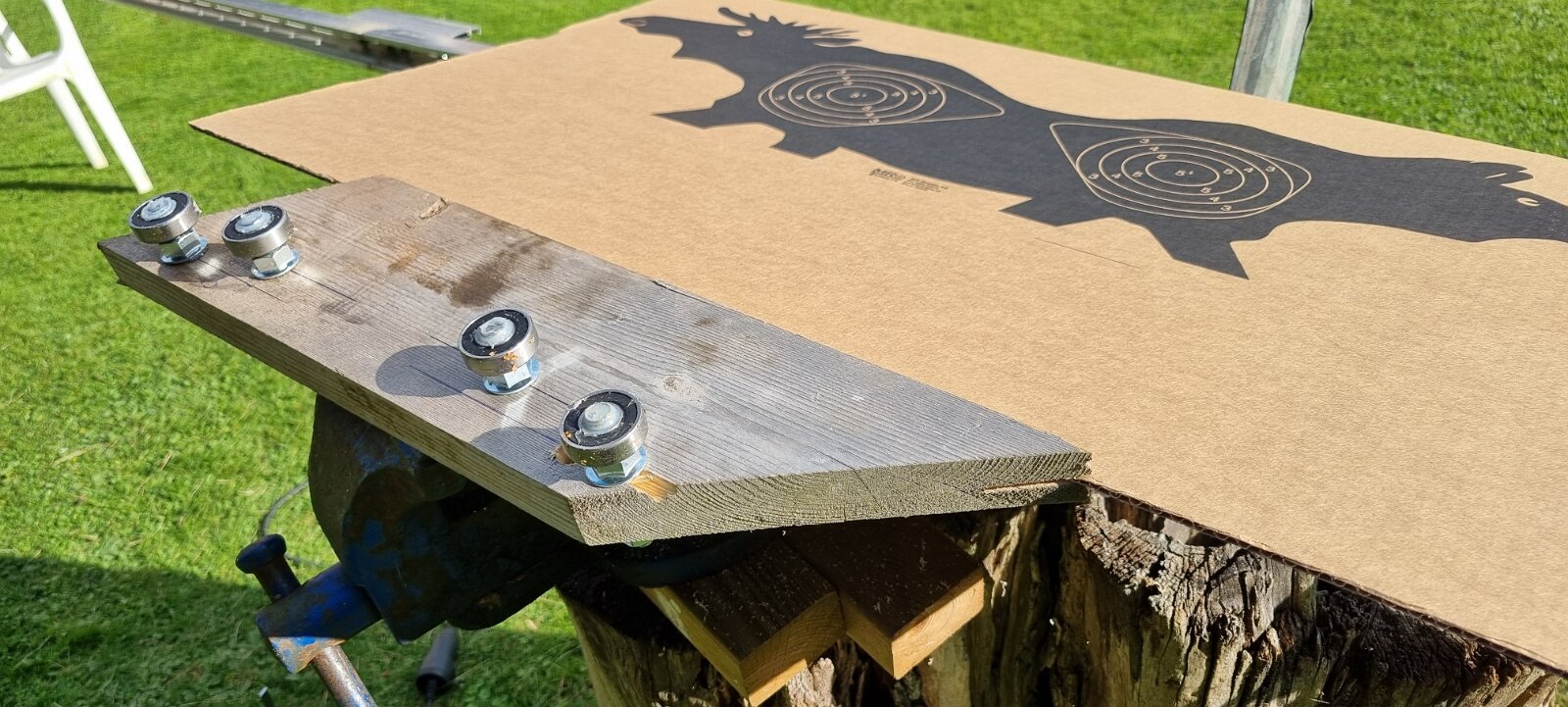

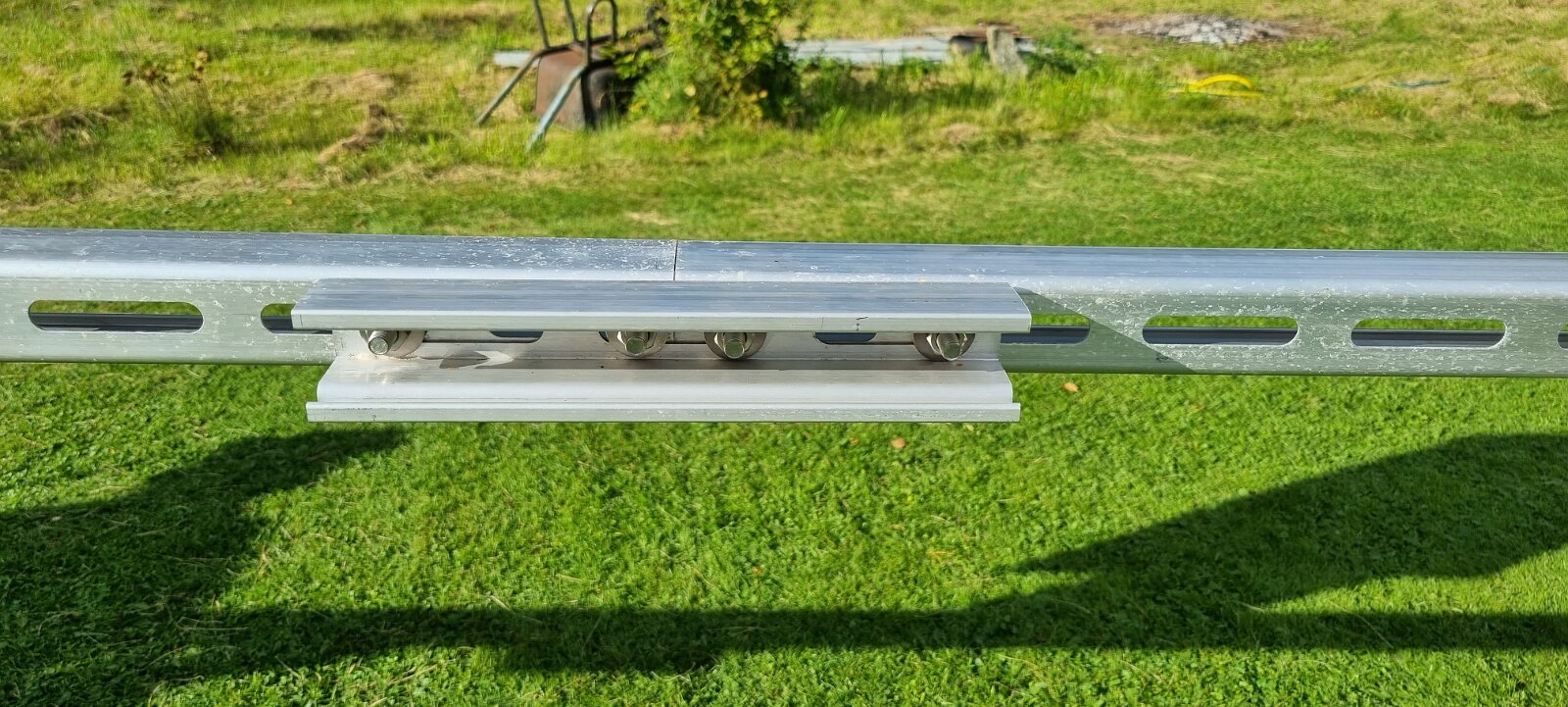

Här är det lager som ska passa i aluminiumprofilen och här får man vara noga så det blir rätt mått. Här använder jag trä för att senare göra om det på en…

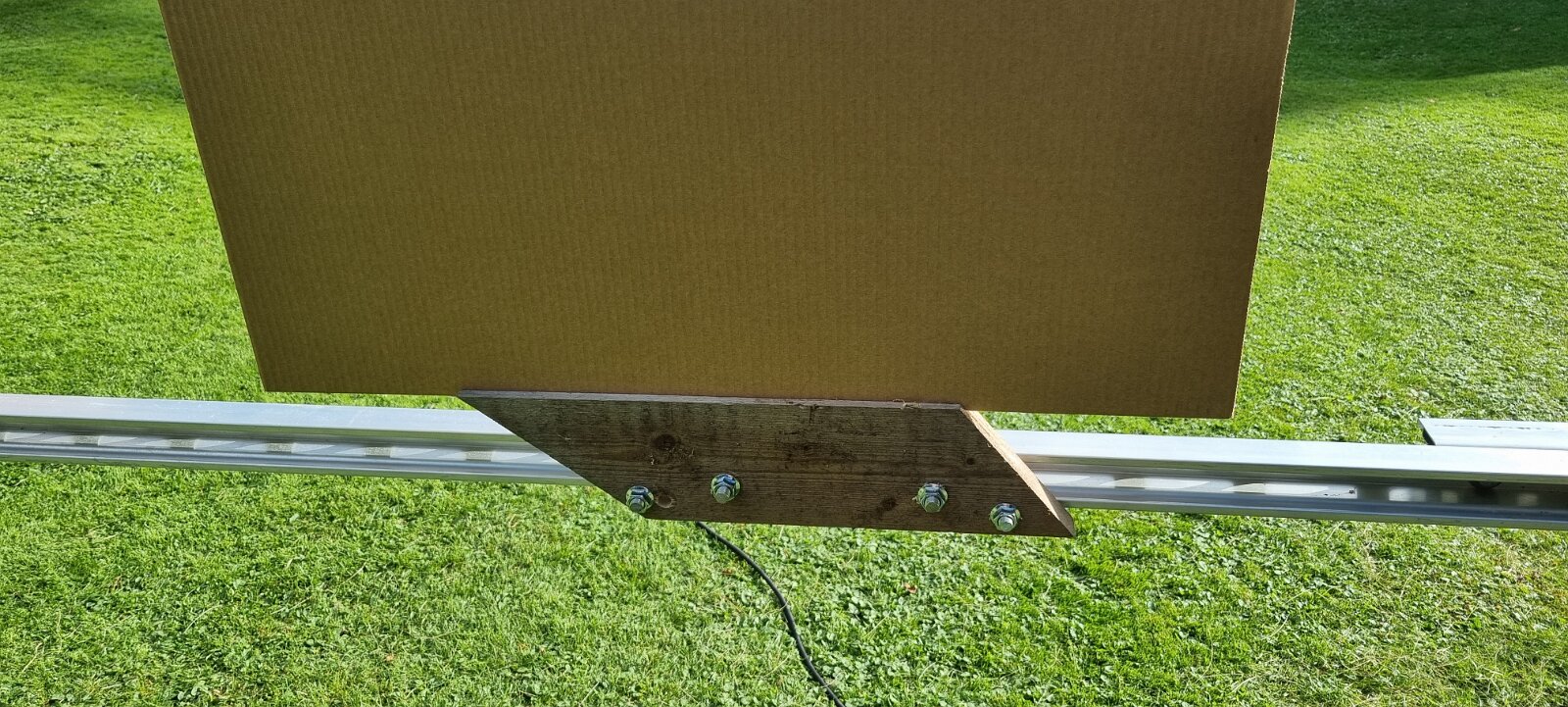

Baksidan
Vajern typ plastbehandlad och här det ena änden

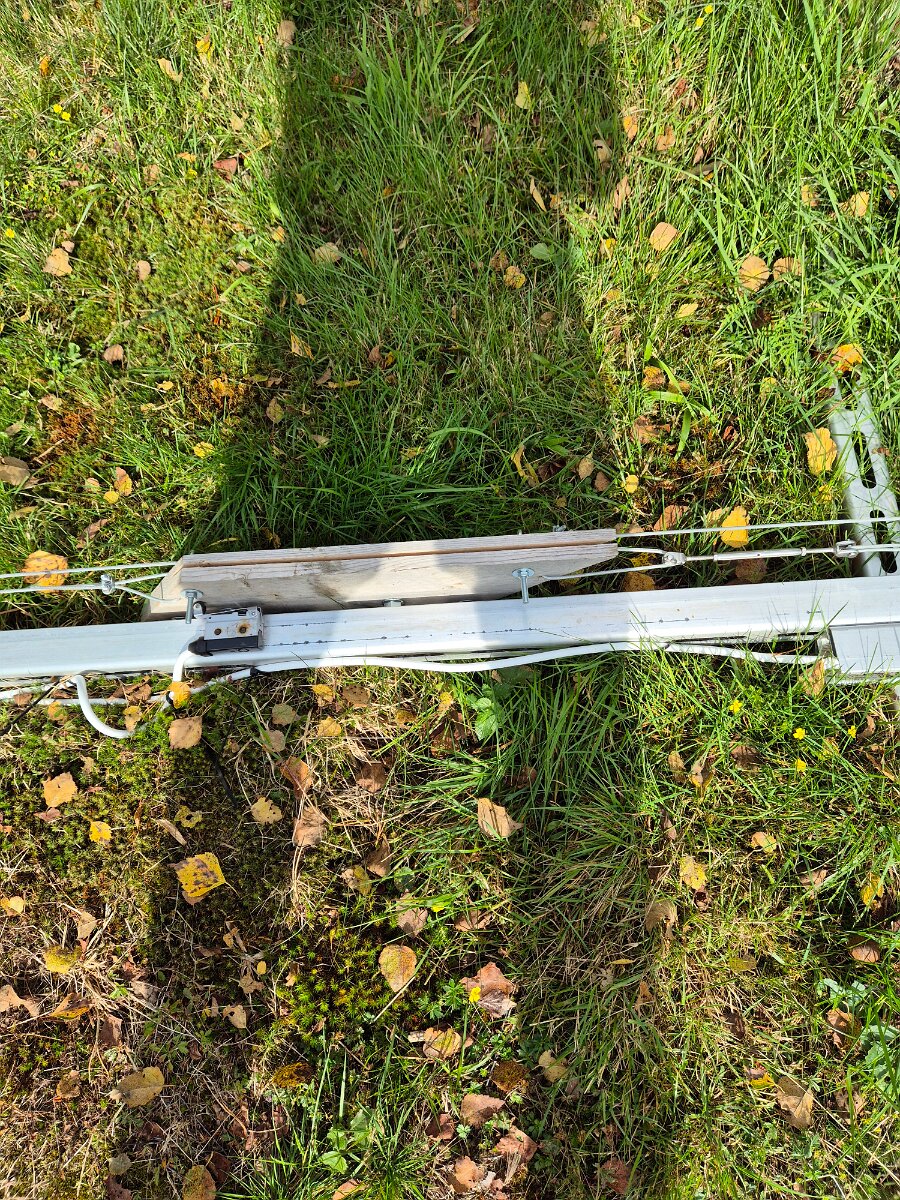

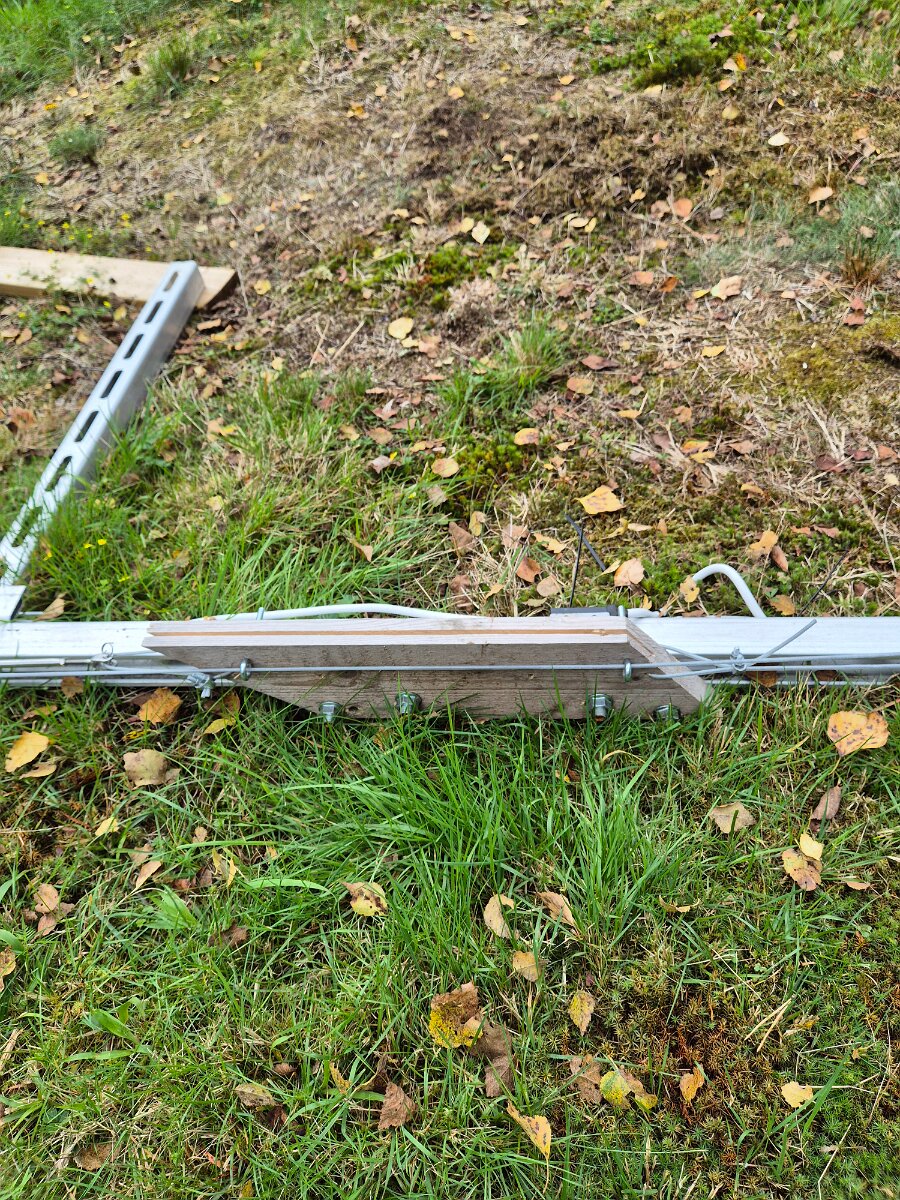

Här är det släden som kommer till ett ändläge och brytaren intryckt. Här är även vajer fast satt med vajer lås och i ena änden vajerspännare

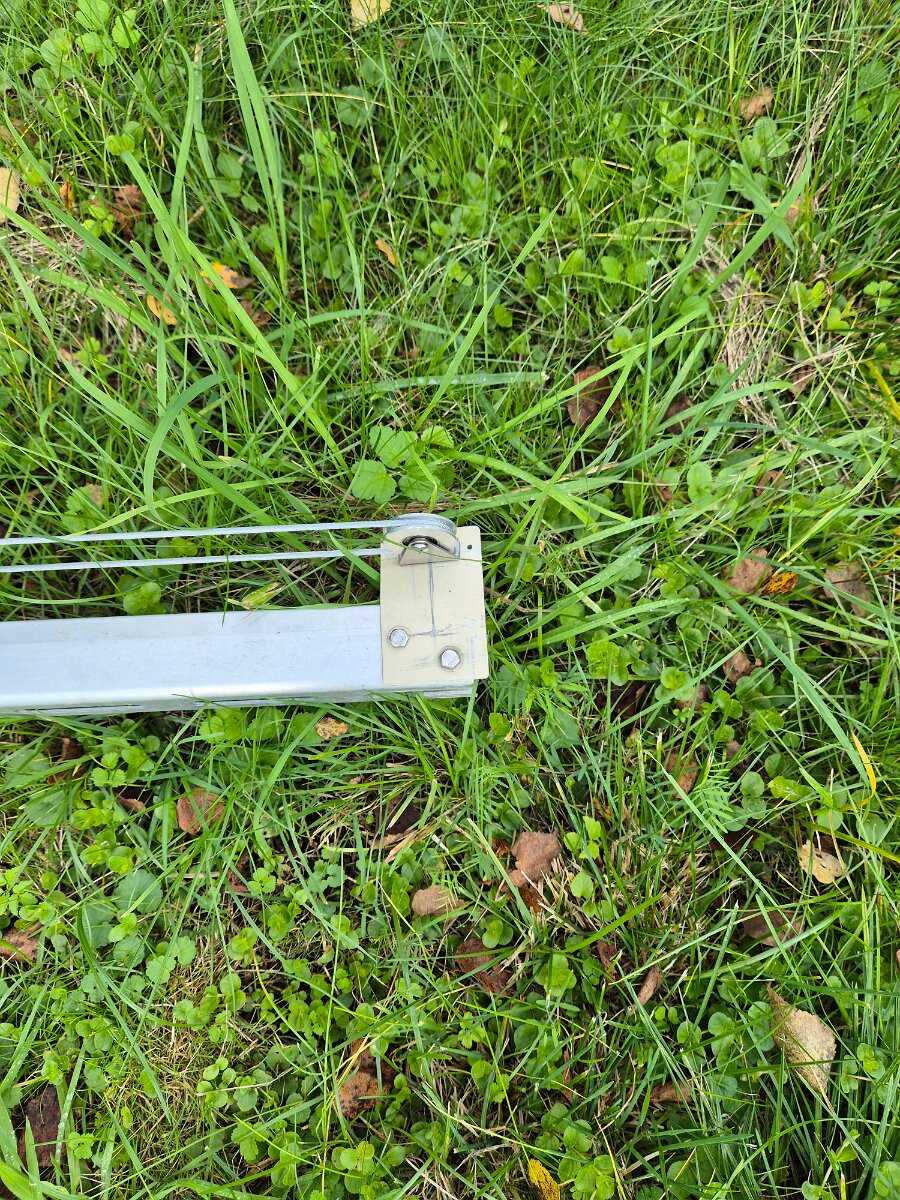

Baksidan där vajern går genom 2 öglor

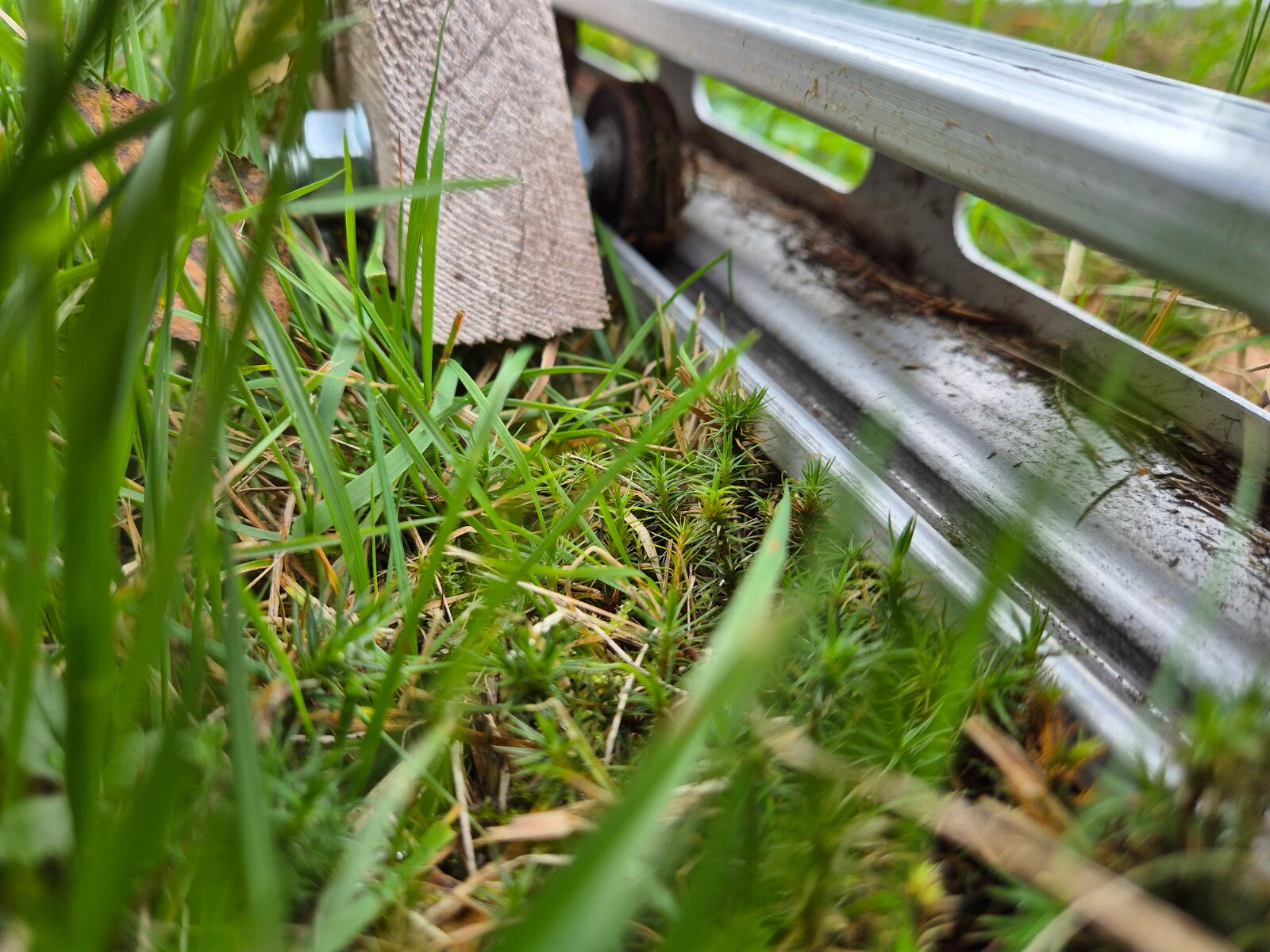

Bilden blev inte bättre men man ser lager i aluminiumprofilen

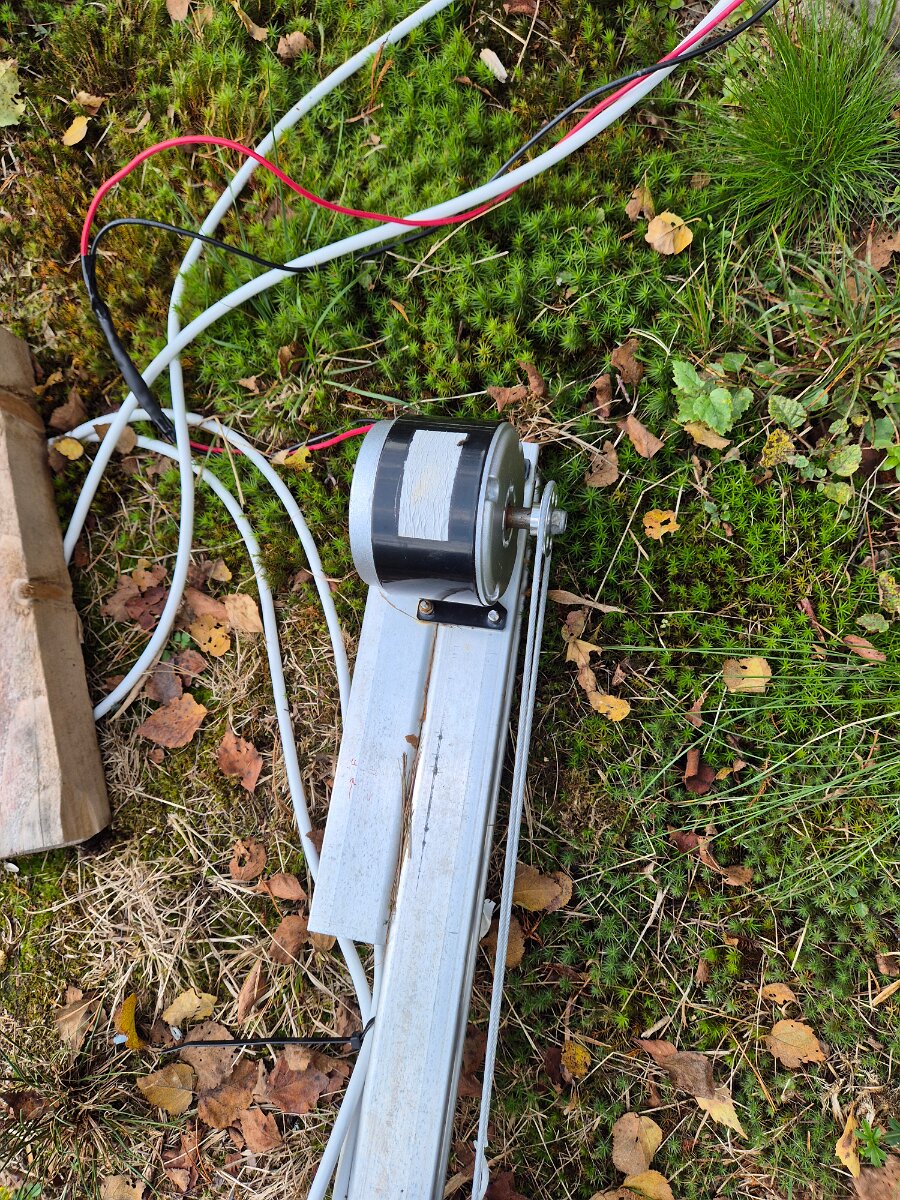

Dc motor på 12v

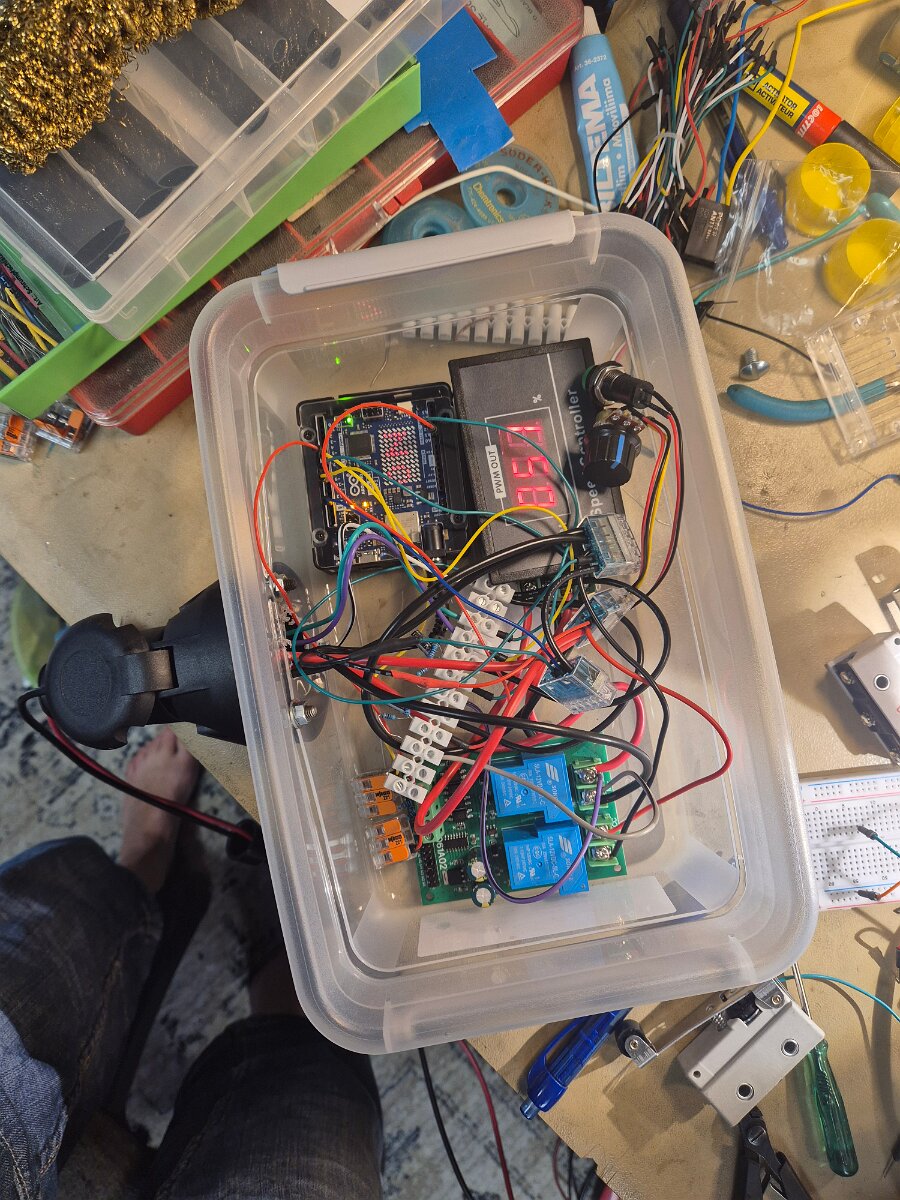

All elektronik som behövs om man vill och använder en vanlig släpvagnkoppling för de kablar som är utanför

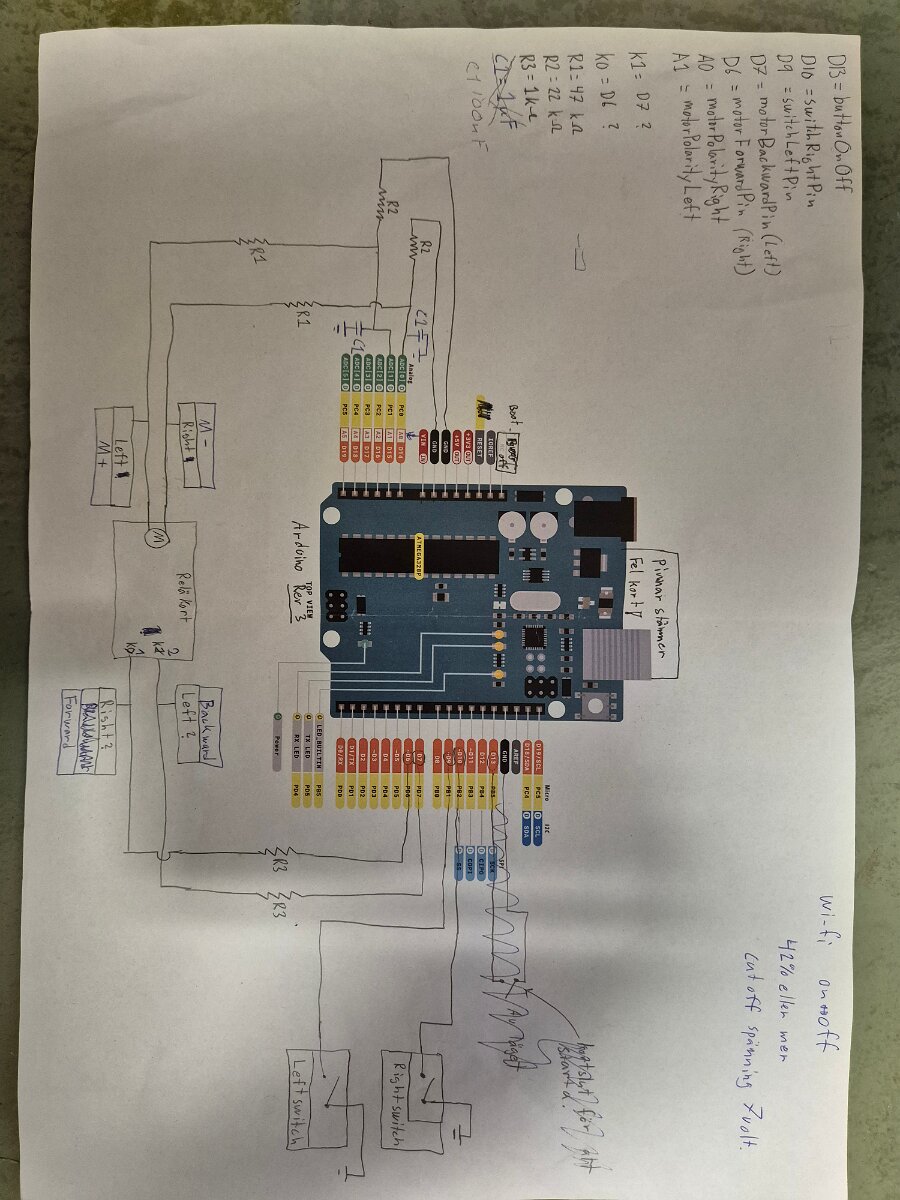

Kopplingsschema utan PWM styrning som tillkom för att styr hastigheten reläkort har mode 4

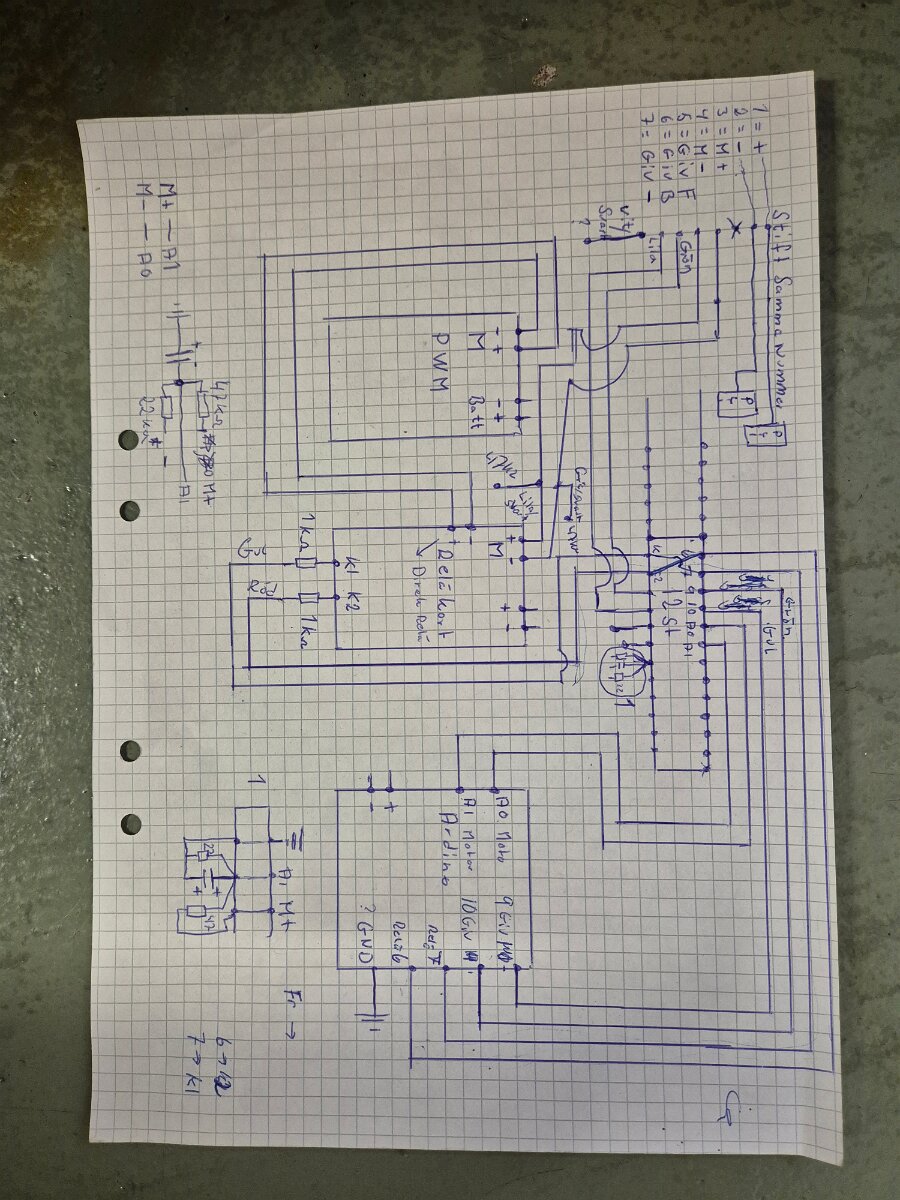

Kopplingsschema som det är i burken (med PWM styrning)
Slutprodukten och jag starta och stoppar med ett webb interface som Ardino har om man vill. Ändra väntetiden i ändlägen så får ändra i koden och programmera om
